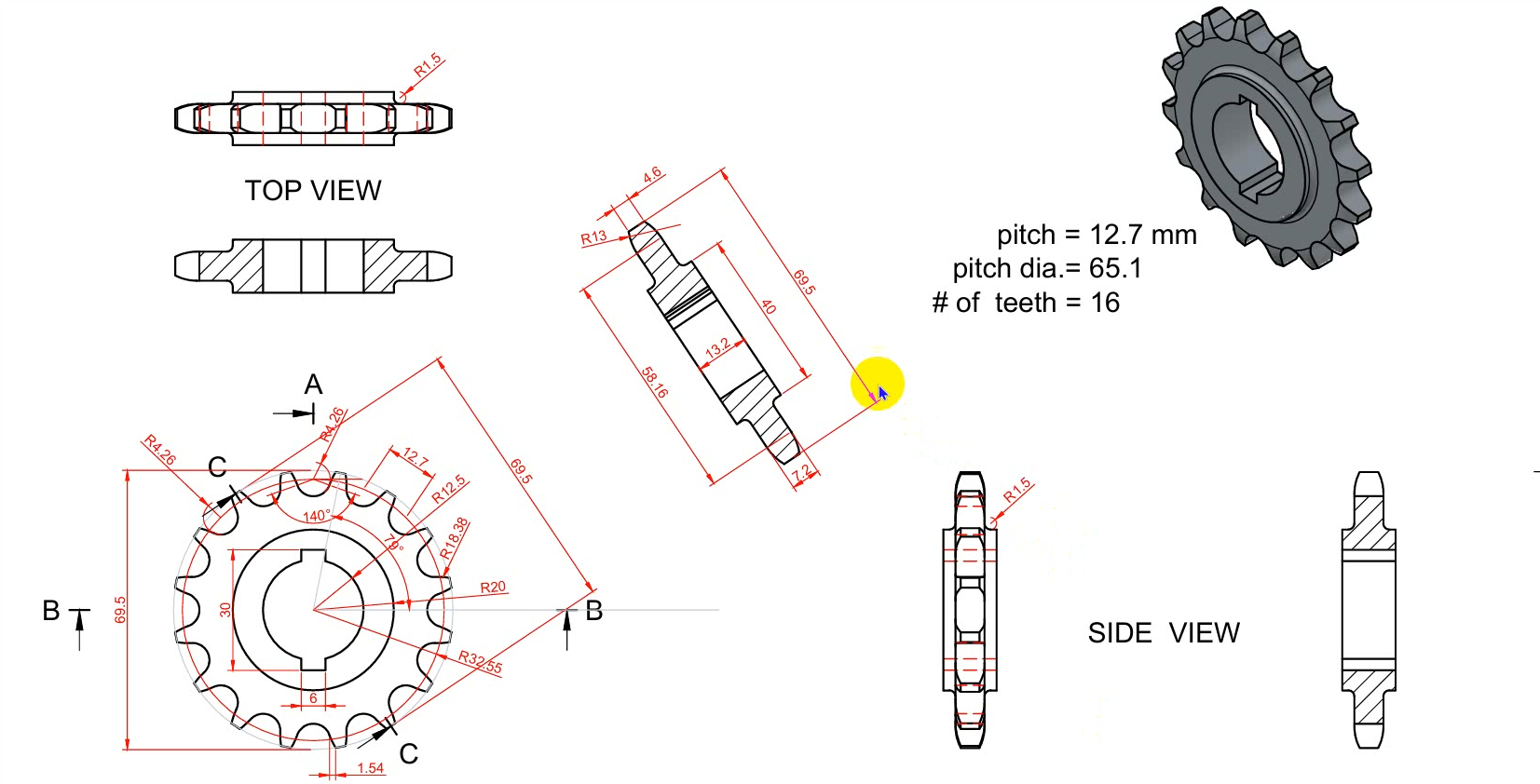

Gear Modeling ในงานออกแบบทางวิศวกรรม เครื่องจักรกล และการผลิต การสร้างฟันเฟือง 3D เป็นสิ่งสำคัญที่ช่วยให้กลไกทำงานได้อย่างแม่นยำ ZWCAD เป็นซอฟต์แวร์ CAD ที่มีความสามารถในการสร้างโมเดล 3D ของเฟืองได้อย่างง่ายดาย ด้วยคำสั่งต่างๆ ที่ช่วยให้ผู้ใช้งานสามารถออกแบบและปรับแต่งได้อย่างอิสระ
บทความนี้จะสอนการใช้งานคำสั่งต่างๆ ที่ใช้ในการสร้างเฟืองใน ZWCAD และช่วยให้คุณสามารถทำ Gear Modeling ได้อย่างมืออาชีพ
การเตรียมพร้อมก่อนสร้างเฟือง Gear Modeling
ก่อนเริ่มต้นการสร้างฟันเฟืองใน ZWCAD ควรมีความเข้าใจเกี่ยวกับประเภทของเฟืองและองค์ประกอบของเฟือง รวมถึงการตั้งค่าหน่วยวัดใน ZWCAD
ประเภทของเฟือง
เฟืองมีหลายประเภท เช่น
- เฟืองตรง (Spur Gear) – ใช้กันอย่างแพร่หลายในเครื่องจักรทั่วไป
- เฟืองเฉียง (Helical Gear) – ลดเสียงรบกวนและให้การส่งกำลังที่ราบรื่นกว่าเฟืองตรง
- เฟืองดอกจอก (Bevel Gear) – ใช้สำหรับการส่งกำลังในแนวแกนที่แตกต่างกัน
- เฟืองหนอน (Worm Gear) – ให้การลดรอบที่สูง และสามารถล็อคตัวเองได้
- เฟืองวงแหวน (Internal Gear) – มีฟันอยู่ภายในวงแหวน เหมาะสำหรับระบบขับเคลื่อนพิเศษ

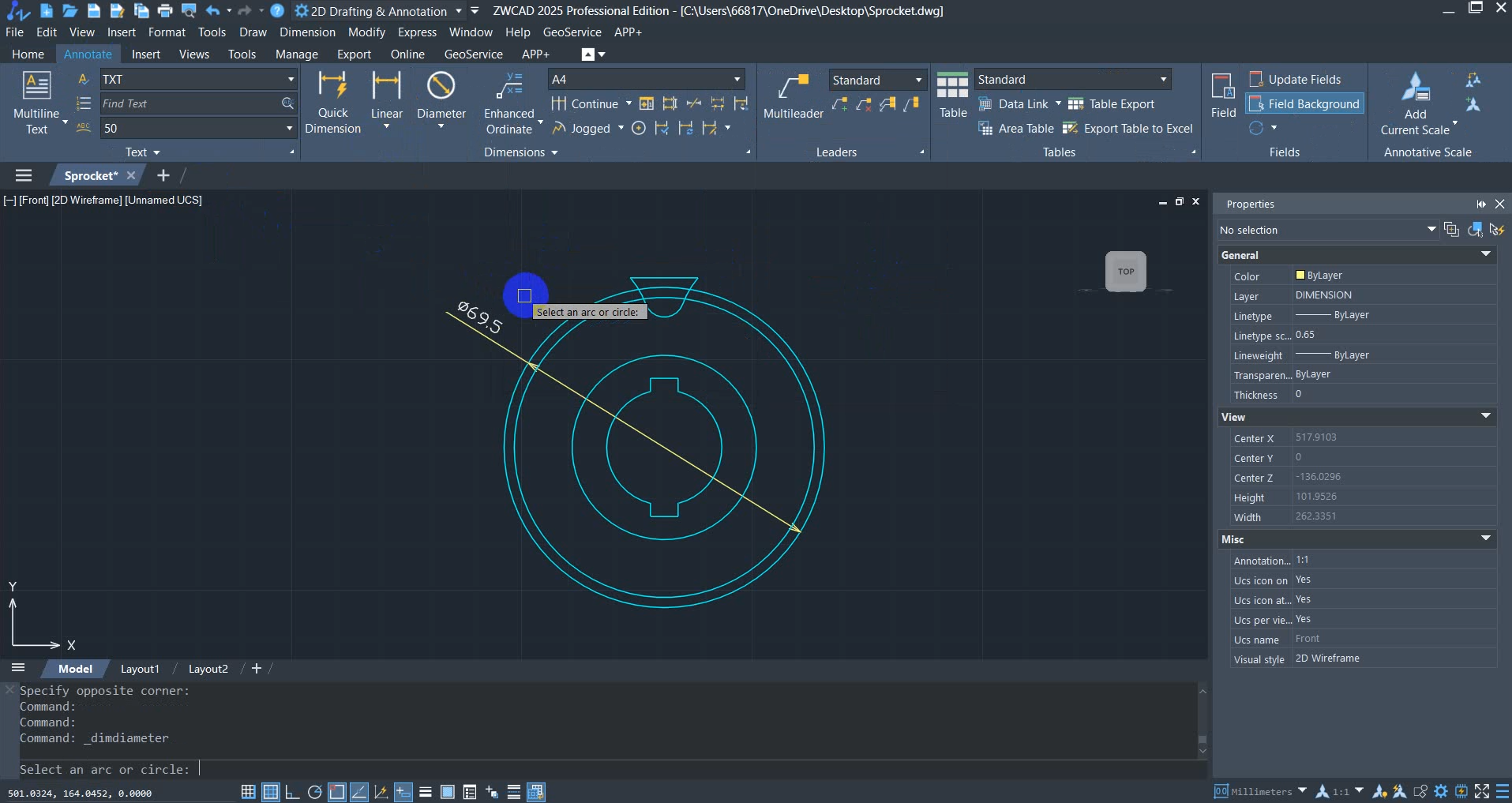

คำสั่งพื้นฐานในการสร้างเฟือง 2D
การสร้างเฟือง 3D ใน ZWCAD จำเป็นต้องเริ่มจากการร่างเส้น 2D ก่อน ซึ่งสามารถทำได้ด้วยคำสั่งพื้นฐานดังต่อไปนี้

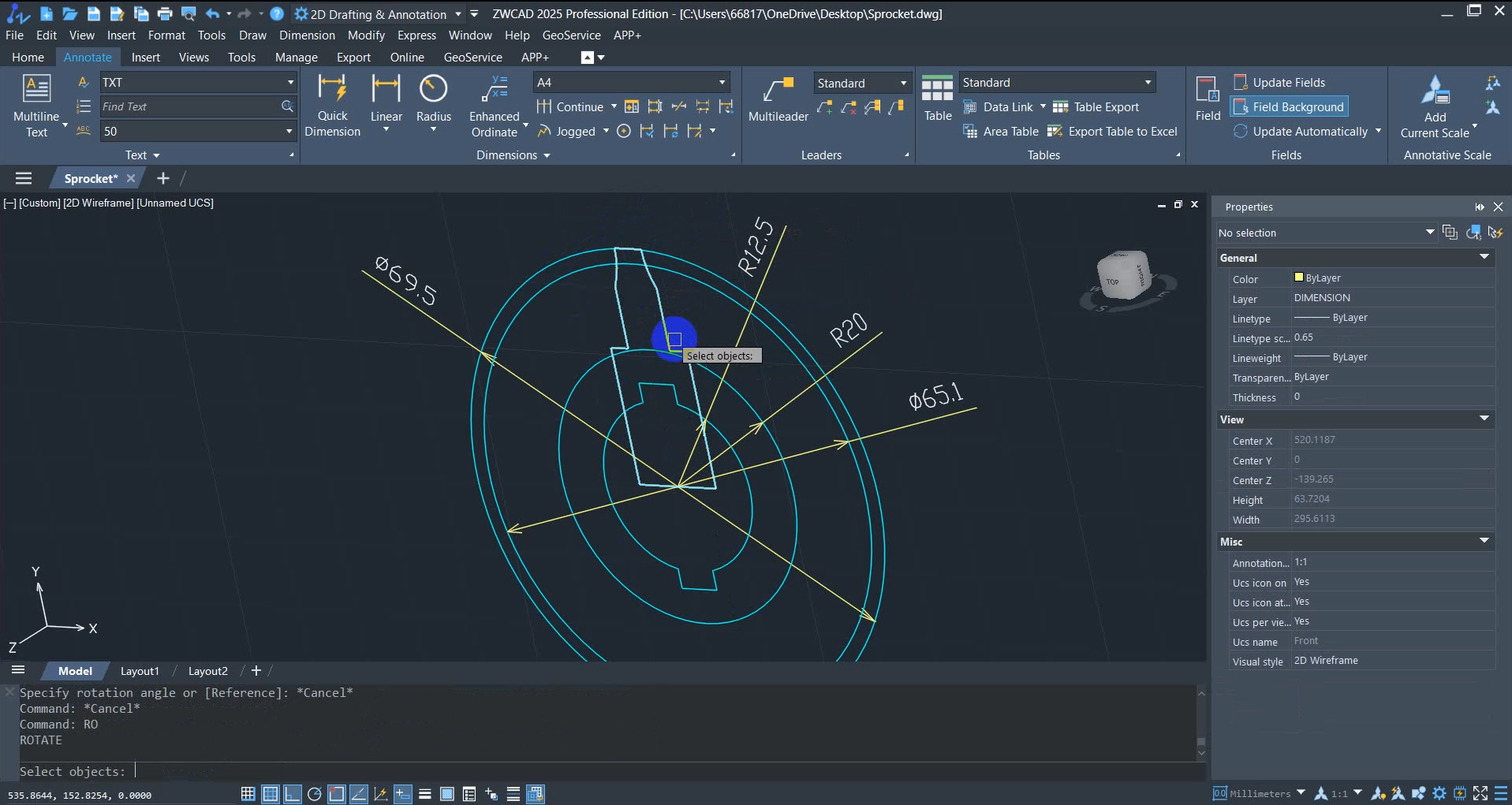

คำสั่งที่ใช้บ่อยในการร่างเฟือง 2D
CIRCLE – สร้างวงกลมเพื่อกำหนดขนาดของเฟือง
LINE – สร้างเส้นตรงที่ใช้กำหนดรูปทรงของฟันเฟือง
POLYGON – ใช้สร้างฟันเฟืองโดยการกำหนดจำนวนด้าน
ARRAY – ใช้จัดเรียงฟันเฟืองให้สมมาตร
TRIM / EXTEND – ใช้ตัดหรือขยายเส้นเพื่อให้ได้รูปทรงที่ต้องการ
คำสั่งสำหรับสร้างเฟือง 3D

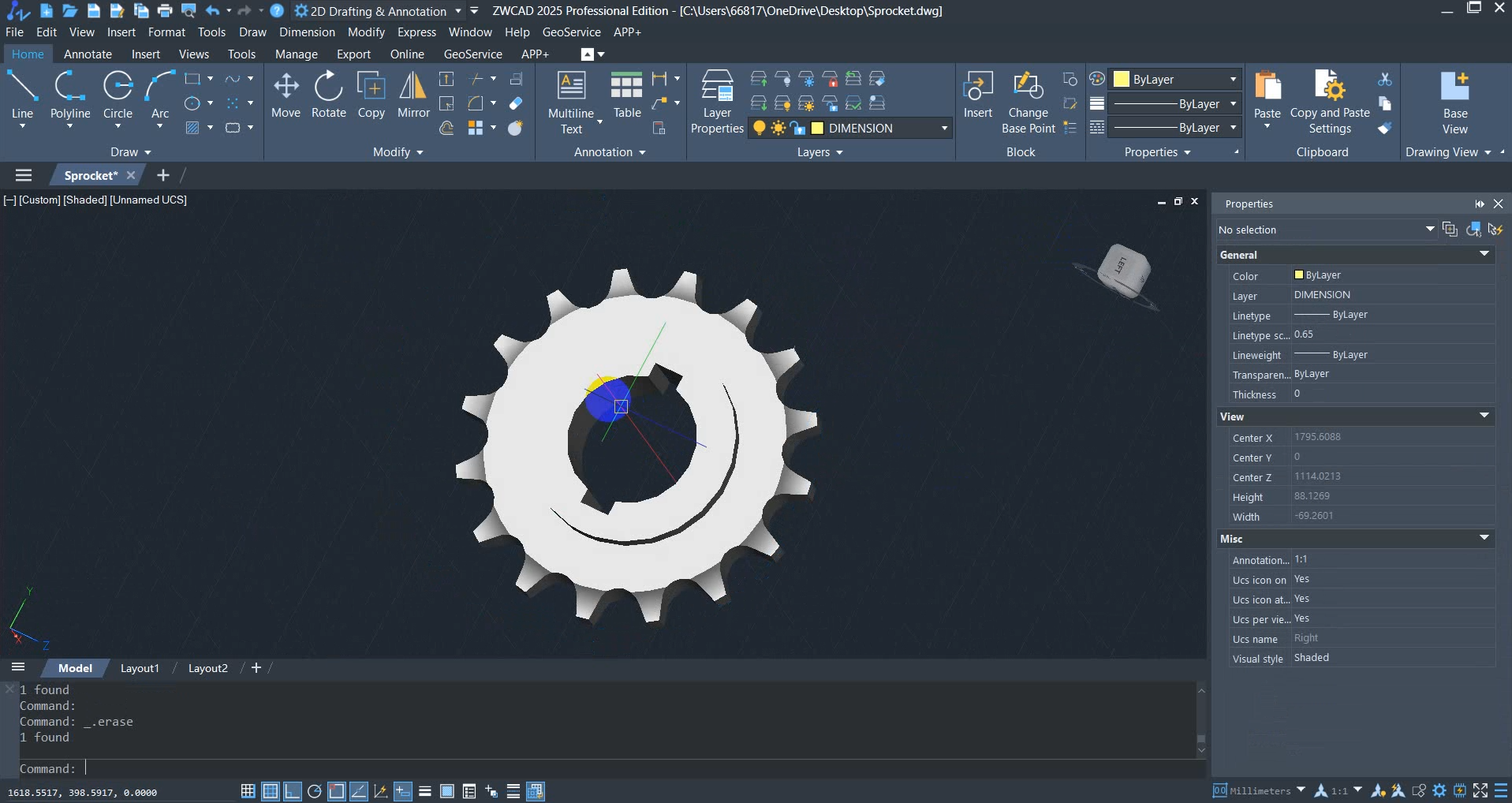

เมื่อมีโครงร่างเฟือง 2D แล้ว เราสามารถใช้คำสั่ง 3D ใน ZWCAD เพื่อขึ้นรูปโมเดล 3D ได้
1.1 EXTRUDE – ใช้ดึงเส้น 2D ให้กลายเป็นวัตถุ 3D
1.2 REVOLVE – ใช้หมุนเส้นรอบแกนเพื่อสร้างเฟืองวงแหวน

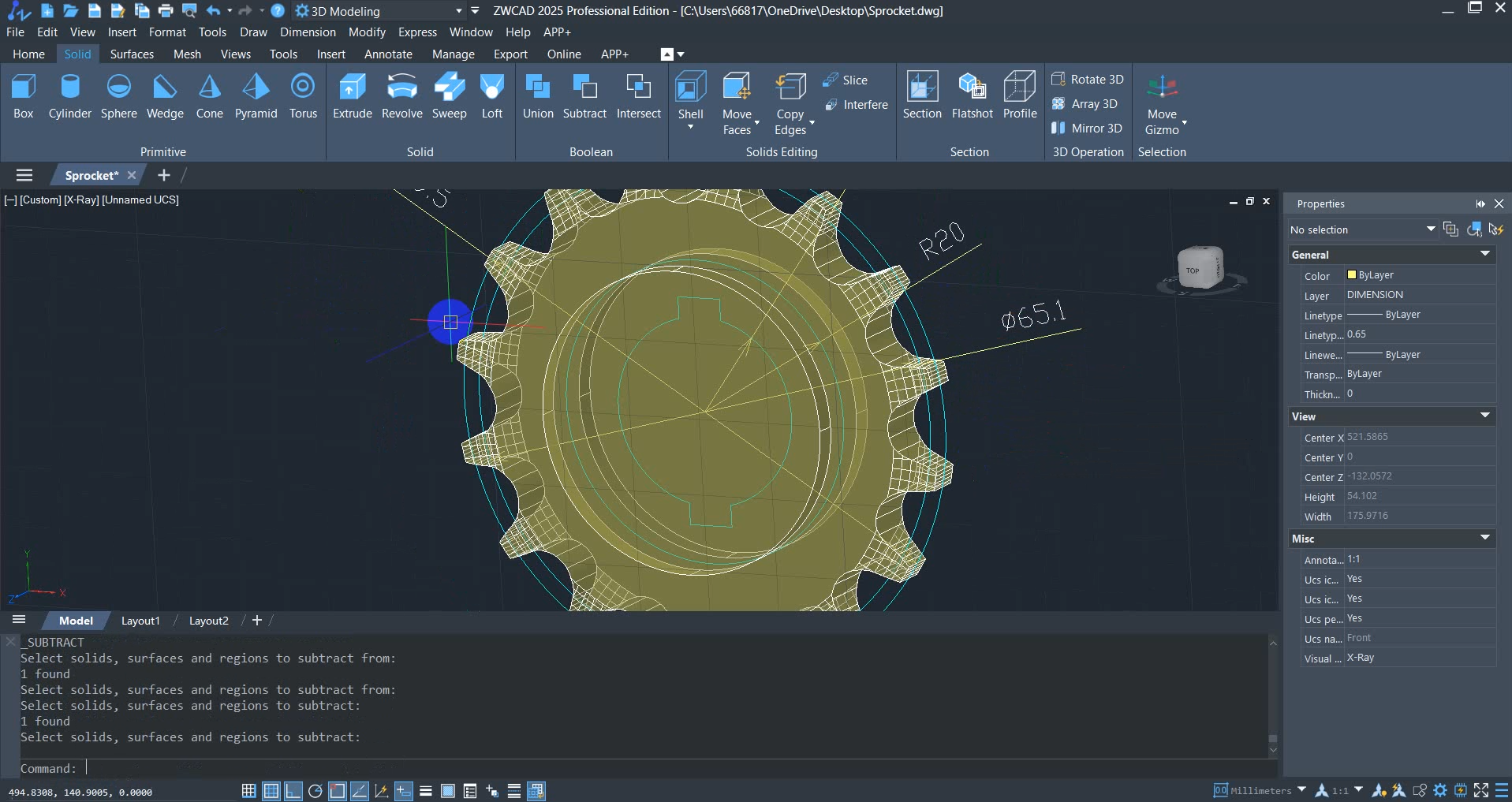

1.3 SUBTRACT – ใช้ลบวัสดุออกจากโมเดล 3D
1.4 UNION – รวมวัตถุ 3D เข้าด้วยกัน
2.1 เลือกเส้นร่างเฟือง 2D
2.2 ใช้คำสั่ง EXTRUDE เพื่อดึงโมเดลให้มีความหนาตามต้องการ

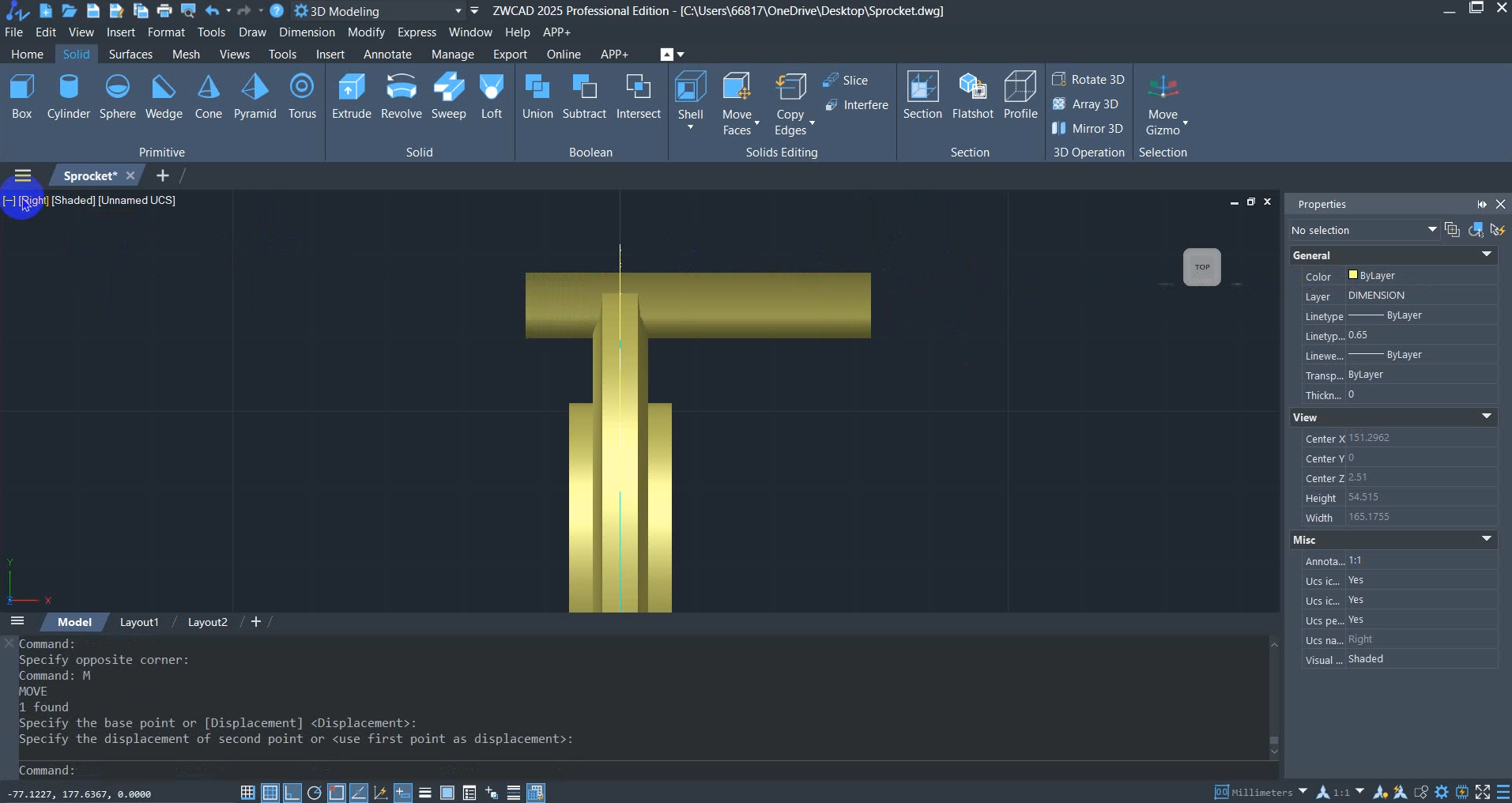

3.1 วาดเส้นโครงร่างของเฟืองวงแหวน

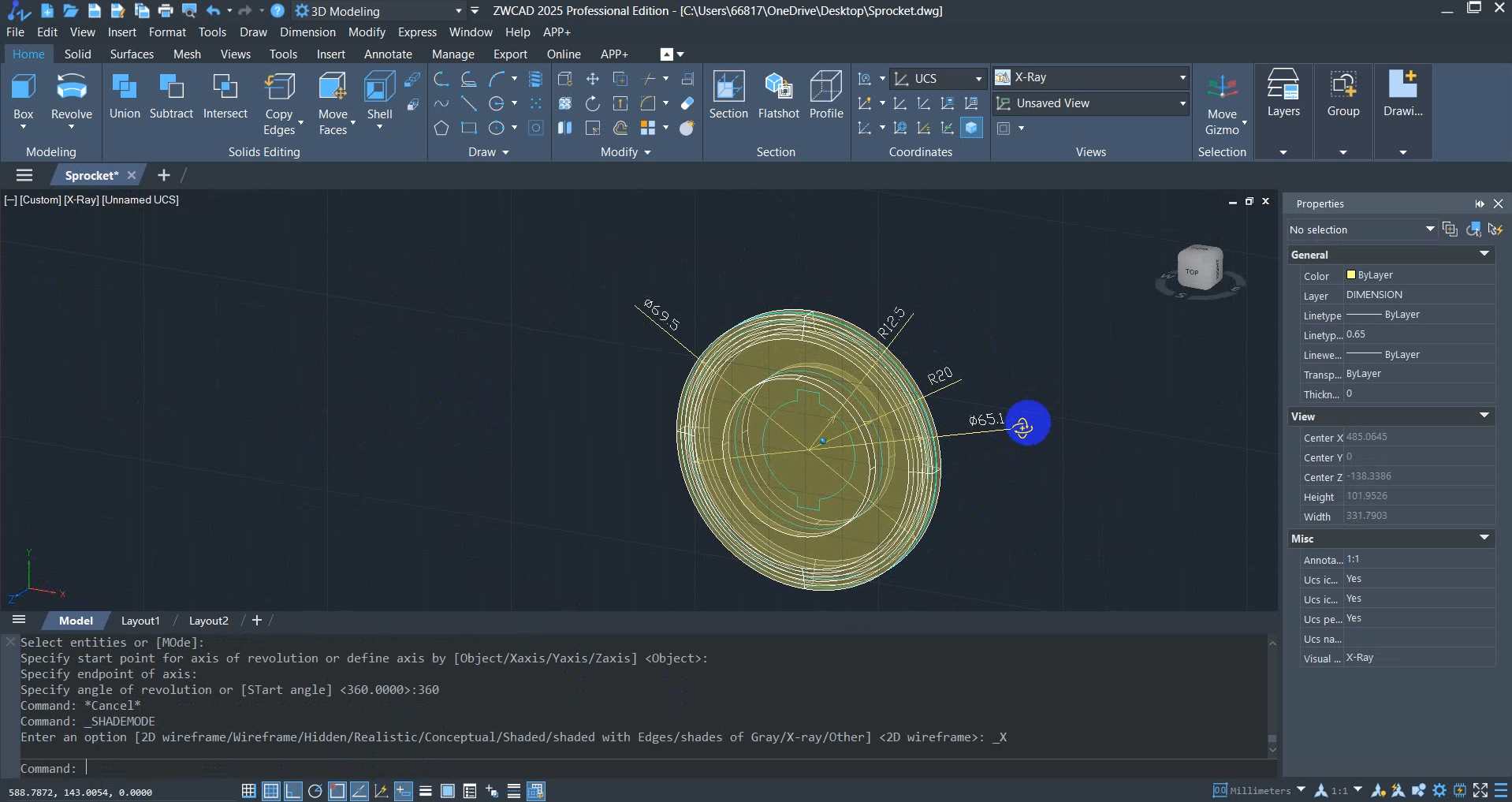

3.2 ใช้คำสั่ง REVOLVE หมุนเส้นรอบแกนเพื่อสร้างโมเดล 3D
การปรับแต่งและตกแต่งโมเดลเฟือง
การใช้ FILLET และ CHAMFER
• คำสั่ง FILLET ช่วยทำให้ขอบของฟันเฟืองโค้งมน ลดความคมของขอบ
• คำสั่ง CHAMFER ช่วยตัดขอบเฟืองให้ได้มุมที่เหมาะสม
การใช้ RENDER และ MATERIALS
• ใช้คำสั่ง RENDER เพื่อสร้างภาพเสมือนจริงของเฟือง
• ใช้คำสั่ง MATERIALS กำหนดพื้นผิวของเฟือง เช่น โลหะหรือพลาสติก
การส่งออกไฟล์และนำไปใช้
เมื่อสร้างเฟือง 3D เสร็จแล้ว สามารถส่งออกไฟล์ในรูปแบบต่างๆ ได้
การบันทึกไฟล์เป็น STL สำหรับการพิมพ์ 3D
• ใช้คำสั่ง EXPORT เพื่อบันทึกไฟล์เป็น STL สำหรับเครื่องพิมพ์ 3D
การส่งออกเป็น DWG หรือ DXF
• ใช้คำสั่ง SAVEAS เลือกรูปแบบไฟล์ที่ต้องการ เช่น DWG หรือ DXF เพื่อนำไปใช้ในซอฟต์แวร์อื่นๆ
คำถามที่พบบ่อย (FAQ)
” การสร้างเฟือง 3D ใน ZWCAD เป็นกระบวนการที่สามารถทำได้ง่ายหากเข้าใจคำสั่งพื้นฐาน ตั้งแต่การสร้างโครงร่าง 2D ไปจนถึงการขึ้นรูป 3D และการปรับแต่งโมเดลให้สมบูรณ์ ด้วยเครื่องมือที่มีประสิทธิภาพของ ZWCAD คุณสามารถทำ Gear Modeling ได้อย่างมืออาชีพและนำไปใช้งานในอุตสาหกรรมได้อย่างเต็มประสิทธิภาพ “
วิดีโอสอนการ สร้างเฟือง แบบละเอียด
วิดีโอนี้นำเสนอขั้นตอนการสร้างเฟืองอย่างละเอียด ตั้งแต่การร่างแบบ 2D ไปจนถึงการสร้างโมเดล 3D พร้อมแนะนำคำสั่งและเทคนิคที่เกี่ยวข้อง เพื่อให้มั่นใจว่าโมเดลเฟืองที่ได้มีความถูกต้องและเป็นไปตามมาตรฐานการผลิต
