สอนการใช้งาน ZWCAD 3D Gizmo

การออกแบบ 3D ในโปรแกรม CAD (Computer-Aided Design) การใช้เครื่องมือที่มีความแม่นยำและสะดวกสบายเป็นสิ่งสำคัญที่จะช่วยให้กระบวนการออกแบบมีประสิทธิภาพมากขึ้น หนึ่งในเครื่องมือที่สำคัญและได้รับการปรับปรุงในเวอร์ชั่นล่าสุดของ ZWCAD 2025 คือ “Gizmo” ซึ่งช่วยให้นักออกแบบสามารถควบคุมและปรับแต่งรูปทรง 3D ได้ง่ายและรวดเร็ว

บทความนี้จะสำรวจเกี่ยวกับฟังก์ชันใน ZWCAD 2025 โดยเน้นการใช้งานที่มีประสิทธิภาพและการใช้ประโยชน์จากเครื่องมือนี้ในงานออกแบบ 3D

ทำความเข้าใจเกี่ยวกับ Gizmo

Gizmo คือ เครื่องมือที่ถูกออกแบบมาเพื่อช่วยให้ผู้ใช้สามารถควบคุมการเคลื่อนที่ การหมุน และการปรับขนาดของวัตถุ 3D ในโปรแกรม ZWCAD ได้อย่างแม่นยำ โดยเครื่องมือนี้มีลักษณะเป็นตัวช่วยที่แสดงเป็นกรอบ 3 มิติที่สามารถโต้ตอบได้กับวัตถุที่เลือก ตัว Gizmo จะมีแท่งหรือปีกที่แสดงถึงการเคลื่อนที่ในแต่ละทิศทาง เช่น X, Y, Z และการหมุนในมุมต่างๆ

คุณสมบัติหลักของ Gizmo ใน ZWCAD 2025

1. การควบคุมการเคลื่อนที่

หนึ่งในคุณสมบัติที่โดดเด่นที่สุดของ Gizmoคือความสามารถในการควบคุมการเคลื่อนที่ของวัตถุ 3D ในทิศทางที่ต้องการ การลากแท่งหรือปีกในทิศทาง X, Y, หรือ Z จะช่วยให้วัตถุ 3D เคลื่อนที่ในทิศทางนั้นอย่างแม่นยำ โดยไม่จำเป็นต้องกำหนดพิกัดด้วยมือ

2. การหมุนวัตถุ

การหมุนวัตถุ 3D เป็นอีกหนึ่งฟังก์ชันที่สำคัญในการออกแบบ 3D โดยการใช้ Gizmo ผู้ใช้สามารถหมุนวัตถุได้ตามแกน X, Y, หรือ Z โดยการคลิกและลากแท่งหมุนที่แสดงอยู่บนกรอบ Gizmo การหมุนวัตถุสามารถทำได้ในมุมที่แม่นยำและสอดคล้องกับความต้องการของการออกแบบ

3. การปรับขนาด (Scaling)

3D Gizmo ยังมีฟังก์ชันการปรับขนาด ซึ่งช่วยให้ผู้ใช้สามารถปรับขนาดของวัตถุ 3D ได้โดยการลากแท่งที่แสดงขนาดของวัตถุในทิศทาง X, Y, หรือ Z เครื่องมือนี้ช่วยให้การปรับขนาดเป็นไปอย่างสะดวกและรวดเร็ว

ขั้นตอนการใช้งานคำสั่ง 3D Gizmo ใน ZWCAD

คำสั่ง Gizmoใน ZWCAD ช่วยให้การออกแบบ 3D เป็นไปได้อย่างสะดวกและมีประสิทธิภาพ โดยสามารถใช้ในการเคลื่อนที่ หมุน และปรับขนาดวัตถุ 3D ได้อย่างง่ายดาย ตามขั้นตอนการใช้งาน

1. เข้าสู่โหมด 3D Modeling

เนื่องจากคำสั่งGizmo สามารถใช้งานได้ในโหมดการสร้าง 3D เท่านั้น ขั้นแรกให้คุณเข้าสู่โหมด 3D Modeling

• ไปที่แถบเมนูบาร์ และเลือก 3D Modeling เพื่อเข้าสู่โหมดการออกแบบ 3D
• เมื่อเข้าสู่โหมด 3D Modeling แล้วแถบ Ribbon จะเปลี่ยนเป็นฟังก์ชั่นของ 3D

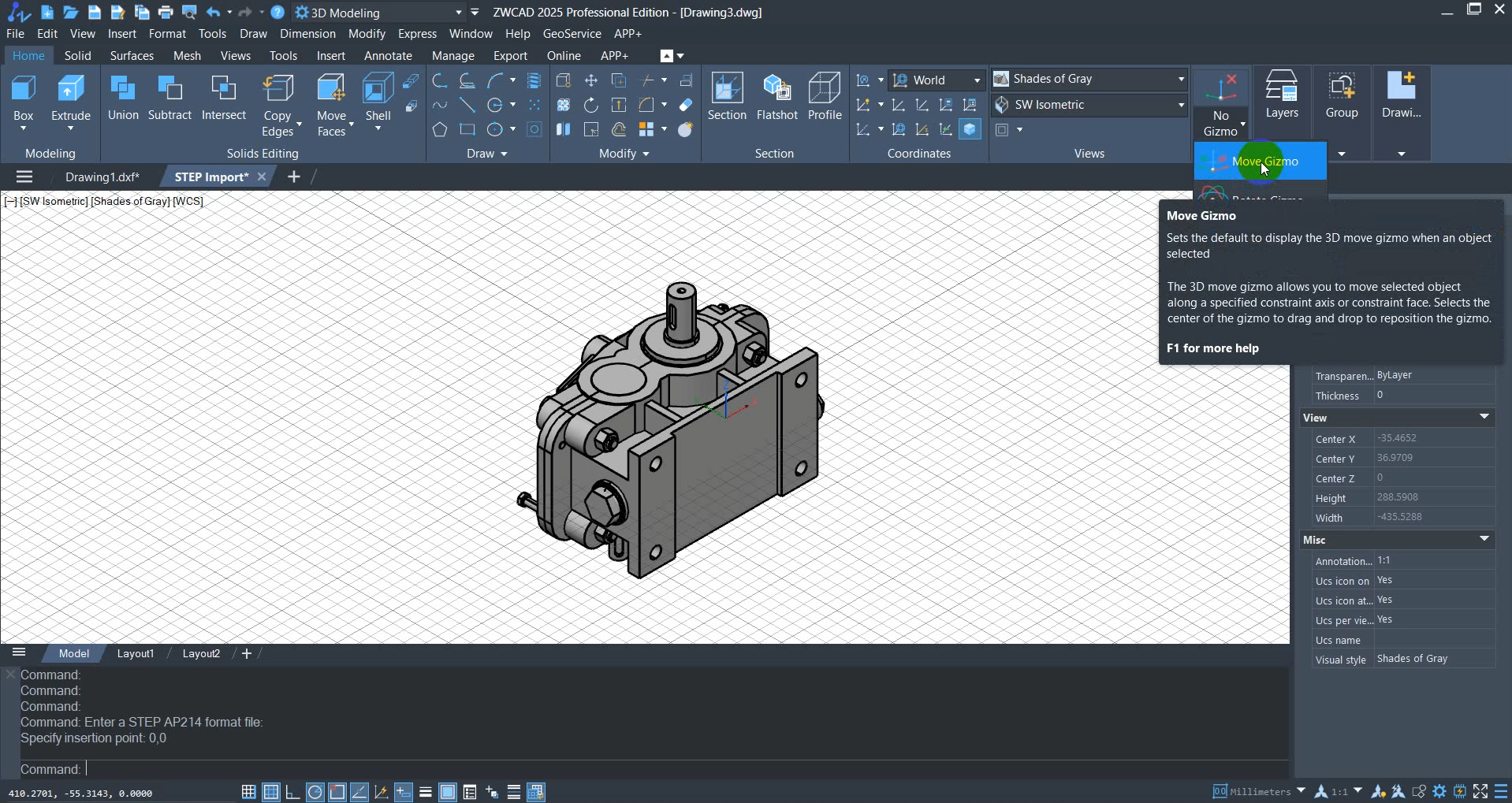

2. เปิดคำสั่ง Gizmo

หลังจากเข้าสู่โหมด 3D Modeling แล้ว ให้เปิดคำสั่งGizmo

• ไปที่แถบ Ribbon (แถบเครื่องมือด้านบน)
• เลือก Home จากนั้นไปที่กลุ่ม Selection
• คุณจะพบคำสั่ง Gizmo ที่สามารถเลือกใช้งานได้

3. เลือกคำสั่ง Gizmo

คำสั่ง Gizmo ประกอบด้วย 4 ฟังก์ชันหลักที่ใช้ในการปรับแต่งและควบคุมวัตถุ 3มิติ ดังนี้

Move Gizmo

• ใช้สำหรับการเคลื่อนย้ายโมเดล 3 มิติไปในทิศทางที่ต้องการ
• โดยสามารถคลิกที่แท่งของ Gizmo (แสดงเป็นลูกศรในแกน X, Y, Z) เพื่อเลื่อนวัตถุในทิศทางนั้นๆ

Rotate Gizmo

• ใช้สำหรับการหมุนวัตถุ 3 มิติตามแกน X, Y, หรือ Z
• คุณสามารถคลิกที่วงแหวนหมุน (rotation rings) บน Gizmo และลากเพื่อหมุนวัตถุในมุมที่ต้องการ

Scale Gizmo

• ใช้สำหรับการปรับขนาดของโมเดล 3 มิติ
• การคลิกและลากที่จุดแท่งขยายขนาด (scaling handles) จะทำให้ขนาดของวัตถุ 3 มิติเปลี่ยนแปลงไปตามทิศทางที่เลือก

Transform Gizmo

• เป็นการรวมคำสั่ง Move Gizmo, Rotate Gizmo, และ Scale Gizmo เข้าด้วยกัน
• เมื่อเลือกคำสั่ง Transform Gizmo จะสามารถควบคุมการเคลื่อนที่ การหมุน และการปรับขนาดวัตถุได้ในเวลาเดียวกัน

วิดีโอสอนการใช้งานคำสั่ง Gizmo

ในวิดีโอนี้ เราจะแนะนำวิธีการตั้งค่าและใช้งานฟีเจอร์ Gizmoในโปรแกรม ZWCAD 2025 อย่างละเอียด ทุกขั้นตอนตั้งแต่การเปิดใช้งานไปจนถึงการใช้งานฟีเจอร์ต่างๆ ที่ช่วยให้คุณสามารถควบคุมและปรับแต่งวัตถุ 3D ได้ง่ายและสะดวก พร้อมแสดงตัวอย่างการใช้งานเพื่อให้คุณมั่นใจว่าสามารถทำงานออกแบบ 3D ได้อย่างมีประสิทธิภาพและแม่นยำ

” Gizmoใน ZWCAD 2025 เป็นเครื่องมือที่ช่วยเพิ่มประสิทธิภาพในการออกแบบ 3D โดยการให้ผู้ใช้สามารถควบคุมการเคลื่อนที่ หมุน และปรับขนาดของวัตถุ 3D ได้อย่างแม่นยำและสะดวกสบาย เครื่องมือนี้เหมาะสำหรับผู้ใช้งานที่ต้องการการออกแบบที่รวดเร็วและมีประสิทธิภาพ ด้วยคุณสมบัติที่หลากหลายและการใช้งานที่ง่ายดาย “
